МОНТАЖ ЧЕРДАЧНЫХ ЛЕСТНИЦ Факро. Fakro

МОНТАЖ ЧЕРДАЧНЫХ ЛЕСТНИЦ Факро. Fakro

Первый способ

1. Проем, в который будет устанавливаться лестница, должен быть не менее тех размеров, которые указаны на упаковке. Для выбора места установки следует учесть длину лестницы в разобранном состоянии (рис 1).

2. К нижней части проема следует прикрепить вспомогательные доски, на которые будет опираться лестница в процессе монтажа (рис. 2).

3. Монтаж должны производить 2 человека. Перед началом установки 1-й монтажник со всеми необходимыми инструментами (угломер, отвертка, плоский ключ 10 мм, шурупы) поднимается по стремянке на чердак. Затем следует поднять лестницу на чердак и уложить на ранее установленные вспомогательные доски. В местах, где будут вкручены шурупы, между лестничной коробкой и краями проема вставить распорки так, чтобы сохранить прямые углы в уголках лестничной коробки (рис. 3а). Затем зафиксировать лестничную коробку двумя шурупами спереди и двумя сзади
(рис. 3б).

4. По окончании установки 2-й монтажник должен убрать вспомогательные доски (рис. 4а) и открыть лестницу (рис. 4б).

ВНИМАНИЕ: До окончания монтажа лестницей пользоваться нельзя!

5. Разложив лестницу, тот монтажник, который остался наверху, должен зафиксировать боковые части лестничной коробки как минимум двумя шурупами каждую (рис. 5), и заполнить изолирующим материалом щель между краями проема и лестничной коробки.

6. Ослабить болты в боковом элементе (рис. 6а), откинуть до упора лестницу от крышки (рис. 6б), а затем затянуть болты.



7. Чтобы приспособить длину лестницы к высоте помещения, следует отпилить нижний элемент так, чтобы после раскладывания лестницы все элементы образовывали прямую линию. С этой целью следует измерить высоту помещения в месте монтажа лестницы, а потом при помощи шаблона обозначить положение линии отпила согласно инструкции на шаблоне (рис. 7а). Отпилить нижний элемент по обозначенной линии (рис. 7б).

8. В случае, где линия отпила приходится на ступеньку, следует использовать регулятор высоты на боковых уголках (рис. 8). С этой целью следует ослабить шурупы, фиксирующие уголки. А потом сдвинуть лестницу так, чтобы линия отпила была за ступенькой. Регулировку расположения лестницы на боковых уголках можно также использовать в случае неточного отпиливания нижней секции лестницы. В этом случае следует ослабить шурупы, фиксирующие уголки, а потом сдвинуть лестницу вниз или вверх так, чтобы все секции образовывали прямую линию, а нижний элемент находился в положенном месте.

9. В отдельных случаях возможна также регулировка угла наклона лестницы посредством изменения местонахождения отверстия, в котором закреплена боковая опора (рис. 9).

Второй способ

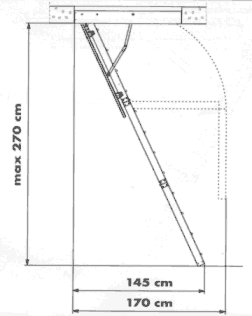

1. Проем, в который будет устанавливаться лестница, должен быть не менее тех размеров, которые указаны на упаковке. Для выбора места установки следует учесть длину лестницы в разобранном состоянии (рис. 1).

2. Опустить в заранее подготовленный проем лестницу на вспомогателных брусках, прикрепленных шнуром (рис. 2). В случае использования отделочных панелей между досками и поверхностью потолка следует оставить зазор в 1 см.

Рисунок 1	Рисунок 2

 3. Монтаж должны производить 2 человека. Перед началом установки 1-ый монтажник со всеми необходимыми инструментами (угломер, отвертка, плоский ключ 10 мм, шурупы) поднимается по стремянке на чердак. В местах, где будут вкручены шурупы, между лестничной коробкой и краями проема вставить распорки так, чтобы сохранить прямые углы в уголках лестничной коробки. С помощью монтажных клиньев совместить плоскость рамы люка лестницы с плоскостью потолка.

4. Затем зафиксировать лестничную коробку двумя шурупами спереди и двумя сзади. По окончании установки 1 монтажник должен убрать вспомогательные доски и открыть лестницу.

ВНИМАНИЕ: До окончания монтажа лестницей пользоваться нельзя!

5. Разложив лестницу, тот монтажник, который остался наверху, должен зафиксировать боковые части лестничной коробки как минимум двумя шурупами каждую (рис. 5) и заполнить изолирующим материалом щель между краями проема и лестничной коробки.

6. Ослабить болты в боковом элементе, откинуть до упора лестницу от крышки, а затем затянуть болты.

7. Чтобы приспособить длину лестницы к высоте помещения, следует отпилить нижний элемент (рис. 7) так, чтобы после раскладывания лестницы все элементы образовывали прямую линию (рис. 9).

Рисунок 7

Рисунок 9

 8. В случае, где линия отпила приходится на ступеньку, следует использовать регулятор высоты на боковых уголках (рис. 8). С этой целью следует ослабить шурупы, фиксирующие уголки. А потом сдвинуть лестницу так, чтобы линия отпила была за ступенькой.

Регулировку расположения лестницы на боковых уголках можно также использовать в случае неточного отпиливания нижней секции лестницы. В этом случае следует ослабить шурупы, фиксирующие уголки, а потом сдвинуть лестницу вниз или вверх так, чтобы все секции образовывали прямую линию, а нижний элемент находился в положенном месте.

9. В отдельных случаях возможна также регулировка угла наклона лестницы посредством изменения местонахождения отверстия, в котором закреплена боковая опора.

10. Установить поручни и ограждения проема люка лестницы (рис. 10).


Рисунок 8	Рисунок 10
