Монтаж водосточной системы круглого сечения инструкция

Монтаж водосточной системы круглого сечения инструкция
При расчете водосточной системы следует учитывать, что для обеспечения качественной работы системы площадь сбора воды в одну воронку не должна превышать 120 м², и длина желоба не должна быть более 10 м. Рекомендуемый уклон желоба — не менее 5 мм...

17.03.14

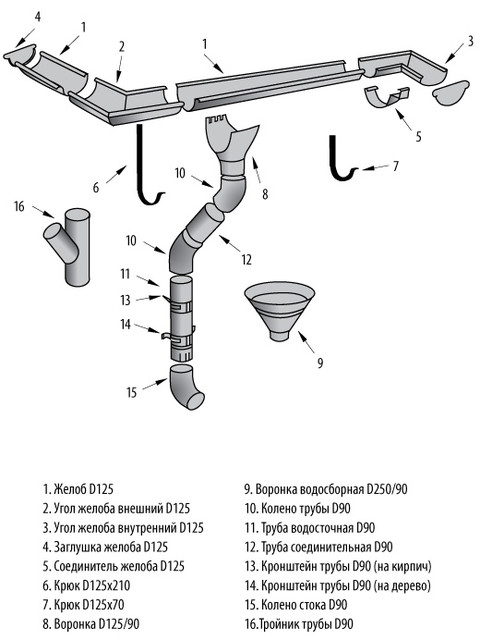

Устройство водосточной системы

Установка крюков желоба

При расчете водосточной системы следует учитывать, что для обеспечения качественной работы системы площадь сбора воды в одну воронку не должна превышать 120 м², и длина желоба не должна быть более 10 м. Рекомендуемый уклон желоба — не менее 5 мм на погонный метр. Крюки лучше устанавливать до монтажа кровельного материала и крепить на нижнюю доску обрешетки с шагом 500-1000 мм в зависимости от снеговой и ледяной нагрузки. Крюки обязательно устанавливают на концах желоба, а также в местах стыка желобов и углов желоба. Отметьте на нижней доске обрешетки места установки крюков. Чтобы они не выступали над поверхностью доски, сделайте в ней углубление на толщину крюка.

После разметки установите самый верхний по уклону крюк так, чтобы его передний верхний край был ниже линии ската на 10-30 мм для того, чтобы уменьшить снеговую нагрузку на желоб во время лавинообразного схода снега. Другой крюк установите по гидроуровню в самой нижней точке уклона. Между ними по линии дна желоба натяните шнур и по нему установите остальные крюки.

Установка желобов

Отметьте на желобе место установки воронки, вырежьте ножовкой или ножницами по металлу отверстие шириной 100 мм и отогните его кромки вниз. Заведите передний край воронки под внешний загиб желоба. Плотно прижмите воронку к желобу и зафиксируйте ее, загнув резной край воронки на заднюю кромку желоба. При соединении желобов между собой и углами желоба вставьте их друг в друга с нахлестом 25-30 мм. На месте стыка установите соединитель желоба. Для этого зацепите задним подгибом соединителя за внутренний край желоба, подтяните переднюю часть соединителя к желобу и защелкните замок.

Можно воспользоваться другим способом при соединении желобов их углов между собой. Для этого отогните вверх заднюю кромку желоба, потом нанесите вдоль стыка герметик. Вставьте желоба друг в друга с нахлестом 50-100 мм. Отогните заднюю кромку обратно вниз для надежной фиксации. Желоб вставьте в крюки так, чтобы торцы желоба выступали от торца крыши не менее, чем на 20 мм. На торцы желоба установите заглушки.

Установка водосточных труб

Ориентируясь по таблице, уточните размер соединительной трубы и отпилите ее ножовкой. Два обжима на трубе позволяют использовать отрезки трубы в двух местах. Водосточные трубы крепятся к стене здания кронштейнами трубы, которые устанавливают на расстоянии не более 2 м друг от друга, но не менее 2 шт. на каждую трубу. Их монтируют так, чтобы стягивающий хомут кронштейна трубы надевался сверху. Два вида кронштейнов позволяют использовать их на любых поверхностях и материалах (кирпич, дерево, металл и др.). Трубы и колена соединяют между собой с заходом одна в другую на 50 мм. В нижний торец трубы вставляется колено стока, расстояние которого до земли должно быть 150-300 мм. Некоторые элементы допускается дополнительно крепить с применением заклепок и саморезов.

Свес кровли

Для того чтобы вода с кровли попадала в желоб, необходимо при укладке кровельного материала сделать свес кровли так, чтобы нижний край кровли не выходил за середину сечения желоба. Для предотвращения намокания лобовой доски рекомендуется установить карнизную планку.

Рекомендации по уходу

Для обеспечения пропускной способности водосточной системы, ее необходимо регулярно чистить. Это особенно актуально, если рядом с домом растут деревья. Грязь и листва с кровли попадает в желоб водосточной системы вместе с водой, и напора дождевой воды может не хватать для самоочистки желобов, поэтому их рекомендуется чистить весной и осенью. Чистить желоба и трубы лучше всего напором воды или мягкой щеткой.

Источник: http://www.mogtechsnab.by
