Фальцевая кровля: виды и устройство

Выбор кровли – дело не из легких. Среди прочих вариантов вам наверняка предложат рассмотреть вариант устройства фальцевой кровли. О том, что он собой представляет – в нашем материале.

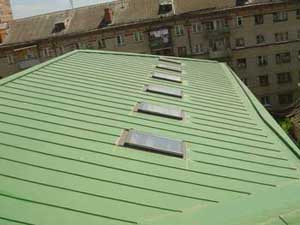

Фальцевая кровля - это кровля из листовой или рулонной оцинкованной стали, а также из стали с полимерным покрытием, в которой соединение отдельных элементов покрытия выполнены с помощью фальцев.

Фальц – это вид шва при соединении листов металлической кровли.

Типы фальцев:

• А ― лежачий одинарный;
• Б ― лежачий двойной;
• В ― стоячий одинарный;
• Г ― стоячий двойной.

Наиболее герметичным и влагонепроницаемым, согласно мнениям специалистов, является двойной стоячий фальц. Это продольное соединение, выступающее над плоскостью кровли между двумя прилегающими кровельными картинами, кромки которых имеют двойной загиб. Картина – это элемент кровельного покрытия, у которого кромки подготовлены для фальцевого соединения.

Достоинства фальцевой кровли:

• Возможность длительной эксплуатации (в зависимости от материала, от 25 до 100 лет)
• Антикоррозийное покрытие
• Разнообразие цветовых решений
• Легкость (1 м² весит от 3,5 до 7,5 кг) – небольшая нагрузка на несущую конструкцию
• Гладкая поверхность позволяет дождевой воде стекать намного быстрее

Недостатки фальцевой кровли:

• При дожде слышен сильный шум от ударов капель о кровлю
• На рынке очень мало специалистов, способных правильно уложить фальцевую кровлю
• Обычная оцинкованная сталь по эстетическим параметрам уступает многим другим видам кровли. Медная и цинк-титановая кровля выглядит гораздо приятней, но она значительно дороже (если квадратный метр полезной площади оцинкованной кровли обойдется в 5-10$, то медной – 60-80$, цинк-титановой – 50-70$)
• Установка фальцевой кровли из цинк-титана требует очень бережного отношения. По материалу нельзя ходить, стучать ― глубокие царапины на листе впоследствии приведут развитию преждевременной коррозии. Он несовместим со многими металлами, и даже с некоторыми породами дерева (дуб, лиственница). При температуре ниже +5 градусов сплав становится хрупким и работы с ним продолжать в такое время не рекомендуется.
• Накапливает электростатический ток. Необходимо обустройство молниеотвода.

Металлы, используемые для фальцевой кровли:

• Оцинкованная кровельная сталь. Благодаря покрытию из цинка, обладают высокими антикоррозийными свойствами. При монтаже крыши используются листы толщиной от 0,45 до 0,70 см. Срок службы – 25-30 лет.
• Сталь с полимерными покрытиями. Стальной оцинкованный лист с полимерным покрытием имеет многослойную структуру: стальной лист, слой цинка, слой грунта, и, наконец, защитная краска с нижней стороны листа, а с лицевой стороны ― слой цветного полимера. Полимер наносится для придания дополнительных защитных свойств (защита от ультрафиолета), а также выполняет декоративную функцию.
• Медь. Выпускается в рулонах. Фактура кровельной меди может быть разнообразна: имитация черепицы, каменной кладки и т.п. По своим свойствам медь легко поддается спайке, что существенно облегчает монтаж и делает крышу более надежной в эксплуатации. Срок службы – 100 и более лет.
• Алюминий. Кровли из этого металла долговечны и прослужат вам до 80 лет. Устойчивы к перепадам температур, поэтому не подвержены деформации.
• Цинк-титановый сплав. Выпускается в виде листов либо лент. В основе его лежит модифицированный цинк, который отличается пластичностью и устойчивостью к коррозии благодаря добавкам титана, алюминия и меди. Монтировать крышу из этого материала нужно при температуре выше +5°. Срок службы – до 100 лет.

Технологии монтажа

Традиционная технология устройства кровли из листовой стали, работы выполняются в два этапа.

Первый этап

Изготавливаются картины для рядового покрытия скатов крыши, карнизных свесов, настенных желобов, разжелобов. Для изготовления картин фальцевой кровли вначале прямо на стройплощадке делаются заготовки необходимых форм и размеров (по чертежам будущей кровли). Стальные листы размечают на детали при помощи измерительных приборов и инструментов, наносят на металле отметки. Затем стальной лист, в зависимости от толщины, разрезают и соединяют фальцем в картины, длиной в скат, боковые кромки загибают, т.е. делают заготовки для выполнения стоячих фальцев.

Второй этап

Фальцевые картины поднимают на крышу и соединяют их боковые стороны друг с другом стоячим фальцем (чаще всего одинарным). Для повышения герметичности соединений, проконтролируйте, чтобы рабочие использовали самоклеющуюся ленту.

Затем картины фальцевой кровли крепят к обрешетке узкими стальными полосками ― кляймерами, которые одним концом заводят в стоячие фальцы при их изгибе, а другим крепят к брусу обрешетки. Таким образом, получается качественное кровельное покрытие, без каких-либо технологических отверстий. Используемые соединительные детали, такие, как гвозди, болты, проволока, кляммеры, должны быть обязательно выполнены из оцинкованной стали. Это делается для того, чтобы они имели такой же срок службы, что и кровельное покрытие.

Отверстия у дымовых и газовых труб, в том числе и вентиляционные, закрывают фартуками из оцинкованной стали.

Порядок устройства вертикальных фальцев рядовых листов кровли

Один край уложенного листа закрепляется крепёжными изделиями (кляммерами) к обрешётке. Крепёжные детали располагаются по краю листа с интервалами до 600 мм и прикрепляются к обрешётке оцинкованными саморезами 4,8х28 мм.

При использовании для кровли листов, длиной более 10 м, необходимо закрепить их, к обрешётке плавающими кляммерами, которые обеспечивают герметичность кровли в случае температурных деформаций. На рисунке фальц, выполненый закаточным устройством: 1 ― металлическое покрытие; 2 ― клямер; 3 ― основание кровли.

Технические решения по устройству горизонтальных швов в крышах с разными уклонами

a) при уклоне от 30°
b) при уклоне от 25°
c) при уклоне от 10°
d) при уклоне от 7°

Рулонная технология изготовления фальцевой кровли. Материал, доставленный на стройплощадку в рулонах, разрезается при помощи специального оборудования. Изготовление кровли на объекте позволяет избежать горизонтальных фальцев, через которые может протекать вода. Соединение кровельных картин осуществляется, как правило, в двойной стоячий фальц. Для обеспечения полной непроницаемости соединений фальц может быть уплотнен силиконовым герметиком.

Достоинства рулонной технологии:

• Возможность изготовления и монтажа кровельных листов практически любой длины (до 100м и более)
• Материал кровли вы можете профилировать при помощи передвижного прокатного стана непосредственно на стройплощадке
• Соединение листов двойным стоячим фальцевым швом без поперечных стыков
• Безметизное крепление к любой обрешетке скрытыми кляммерами, что гарантирует полную герметичность кровли и отсутствие коррозии в местах соединений

Какую бы технологию вы не выбрали, при монтаже стоит учитывать такие моменты:

• Рекомендуемый уклон кровли при использовании фальцовочной технологий ― более 14°. При меньших уклонах кровли (от 7° до 14°) обязательно устройте сплошное основание, а также применение двойного фальца, уплотненного силиконовым герметиком.
• Фальцевые кровли можно устраивать либо по обрешетке, которая строится из брусков (обычно 50x50 мм) с определенным шагом (обычно 25 см), либо по сплошному основанию. При несоблюдении требуемого шага может возникнуть прогиб стальных листов, что приведет к ослаблению, а в дальнейшем ― деформации швов между листами металла. Это, в свою очередь, нередко становится причиной протечек и коррозии металла.
• Рекомендуется применять листы длиной до 10 м. При большей длине необходимо использовать плавающие кляммера.
• Если вы покупаете кровлю в рулонах, проследите, чтобы была одинаковая толщина листов. Обязательно потребуйте у продавца сертификат, в котором будут указаны технические характеристики материала.
• Если вы монтируете кровлю из цинк-титана, следите, чтобы строители обращались с листами осторожно: материал нельзя бросать, царапать, при нанесении разметки необходимо пользоваться маркерами или карандашами. Глубокие царапины способствуют появлению коррозии еще до процесса патинирования. При работе с цинк-титаном требуются специальные кровельные инструменты: приспособления для нанесения разметки, молотки, комплект гибочных клещей, прямые и фасонные ножницы.

Если вы правильно уложите кровельный материал, проследите, чтобы фальцы герметично соединялись, и будете оказывать ему должный уход, такая кровля прослужит вам долгие годы.
