Общие сведенья о конструкции крыши

     Конструкция современной скатной крыши не сильно отличается от традиционной. Кратко рассмотрим ее в самом общем виде.

   Кровля поддерживается специальной конструкцией, состоящей из обрешетки, непосредственно несущей кровлю, и стропил, передающих нагрузку от собственного веса крыши, снега, ветра и т.д. на стены и внутренние опоры.

Конструкция стропил зависит от формы крыши, наличия и расположения внутренних опор, величины перекрываемого пролета и расположения чердачного перекрытия.

Наиболее простые ― это наслонные стропила, элементы которых "работают" как балки. Основным их элементом являются стропильные ноги, укладываемые вдоль ската и поддерживающие обрешетку. Нижние концы стропильных ног опираются на наружные стены через укладываемый по стене продольный брус, называемый мауэрлатом. Верхние концы стропильных ног поддерживаются системой стоек и подкосов, передающих нагрузку на внутренние стены и столбы. Подкосы и стойки, кроме того, должны обеспечивать жесткость всей конструкции. Чтобы избежать большого числа подкосов и стоек, стропильные ноги часто опирают на продольные балки ― прогоны, которые поддерживаются подкосами и стойками.



Более сложные стропила выполняются в виде стропильных ферм. Они представляют собой геометрически неизменяемую систему стержней, расположенных в одной плоскости и соединенных между собой по концам. Стержни плоской фермы, расположенные по верхнему контуру, называют верхним поясом. По нижнему контуру ― нижним поясом. Внутренние вертикальные стержни называют стойками, наклонные ― раскосами. В



совокупности внутренние стержни фермы образуют решетку.

Чтобы обеспечить устойчивость ферм против опрокидывания, перпендикулярно их плоскости (при действии ветра на торцы здания) фермы раскрепляют еще и вертикальными связями.

Стропильные фермы могут быть деревянными, стальными, смешанными.

Стропила воспринимают постоянные и временные
нагрузки. К постоянным нагрузкам относятся: собственный вес кровли, а также вес обрешетки прогонов и стропил; к временным ― снег, ветер и, в некоторых случаях, полезная нагрузка.
Кровля должна быть не проницаемой для собирающихся на ней дождевых и талых вод. В целях беспрепятственного отвода этих вод кровля выполняется в виде системы наклонных плоскостей, называемых скатами кровли.
       Кровля должна быть не проницаемой для собирающихся на ней дождевых и талых вод. В целях беспрепятственного отвода этих вод кровля выполняется в виде системы наклонных плоскостей, называемых скатами кровли.
Рис.1
Схемы стропил:
А ― разбивочный план вальмовой крыши;
Б, В, Г, Д, Е, Ж ― разрезы чердачных крыш;
1 ― стропильная нога;
2 ― диагональная стропильная нога;
3 ― балка;
4 ― коньковый прогон;
5 ― стойка;
6 ― мауэрлат;
7 ― подкос;
8 ― затяжка (ригель).

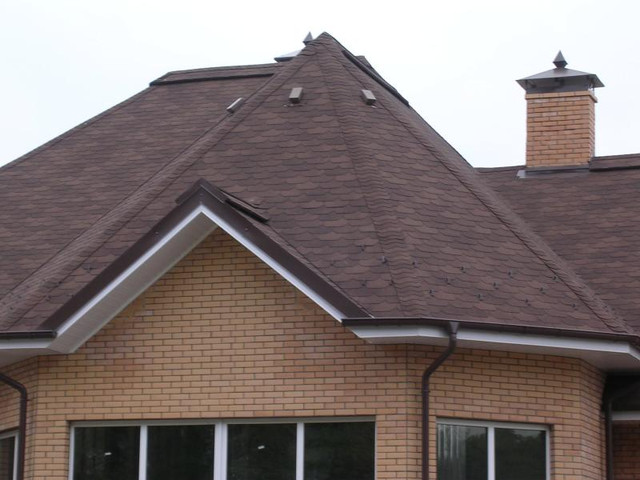

      Пересечения скатов кровли образуют выступающие углы, которые называются ребрами. Верхнее горизонтальное ребро, являющееся пересечением продольных скатов, называется коньком. Пересечения скатов, образующие входящие углы, называются разжелобками илиендовами.

Карнизные свесы ― часть кровли по периметру дома, выступающая за контур наружных стен.

Для освещения и проветривания чердака и для выхода на кровлю устраивают слуховые окна.

Плоские крыши

Плоские крыши находят наиболее широкое применение, как в гражданском, так и в промышленном строительстве.

Основными функциями плоской крыши, как и любой другой, являются защита здания от атмосферных осадков и теплоизолирующая функция. Помимо этого, плоская крыша часто выполняет и другие функции: она может служить солярием, садом, спортплощадкой, террасой жилого дома или общественного здания и даже автостоянкой.

Плоские крыши могут быть как с чердаком, так и без него (совмещенные покрытия).

Плоская бесчердачная крыша обычно не нуждается в механической очистке от снега. Таяние снега в течение всей зимы происходит за счет тепла, проводимого крышей из помещения. Для удаления снега может быть использована сила ветра. Для этого крыши лучше окружать не глухими парапетами, а решетчатыми барьерами. Механическая очистка от снега может понадобиться лишь после обильных снегопадов, а также в тех случаях, когда поверхность крыши эксплуатируется зимой.

Недостатком плоских бесчердачных крыш является невозможность регулярного наблюдения за влажностным состоянием утеплителя и герметичностью водоизолирующего ковра. О повреждении водоизолирующего ковра можно узнать лишь по протечкам на потолке.

Плоские чердачные крыши стоят дороже бесчердачных, зато обладают целым рядом преимуществ:

  • чердак, даже при малой высоте, позволяет регулярно следить за герметичностью водоизоляционного ковра;
  • чердак дает возможность следить за влажностным состоянием теплоизоляции, а в случае необходимости производить ее просушку, например, простым проветриванием (открытием слуховых окон);
  • чердак делит конструкцию крыши, а соответственно и расчетную разность наружных и внутренних температур, на две части. Так, если при совмещенном покрытии расчетный перепад температуры (от +15°С до -30°С) равен 45°, то для чердачного перекрытия (при температуре чердака -5°С) перепад будет равен 20° (от +15°С до -5°С), а для надчердачной плоской крыши (при температуре чердака -5 °C) равен 250 (от -5 °C до -30 °C). Уменьшение температурного перепада воздуха, расположенного по обе стороны конструкций (чердачного перекрытия и надчердачной плоской крыши), улучшает их эксплуатационный температурный и влажностный режим, а также способствует их сохранности и долговечности.

В отличие от скатных, на плоских крышах не применяют в качестве кровельных штучные и листовые материалы. Здесь необходимы материалы, допускающие устройство сплошного ковра (битумные, битумно-полимерные и полимерные материалы, а также мастики). Этот ковер должен быть эластичным настолько, чтобы воспринимать температурные и механические деформации основания кровли. В качестве основания используют поверхность теплоизоляции, несущие плиты, стяжки.
